Részletes szerelés és bekötésDupla{0}}pneumatikus henger: Gyakorlati útmutató kezdőtől szakértőig
A helyes telepítés és bekötés az utolsó döntő lépés annak biztosításához, hogy a dupla{0}}pneumatikus henger teljes mértékben ki tudja használni a nagy pontosság és a nagy merevség előnyeit. A nem megfelelő beszerelés idő előtti kopáshoz, csökkentett pontossághoz és akár katasztrofális meghibásodásokhoz is vezethet. Ez a cikk lépésről lépésre részletezi a telepítési folyamatot, a bekötési módszereket és az alapvető óvintézkedéseket, amelyek biztosítják a hibakeresési munka helyes és hatékony elvégzését.
I. Telepítési lépések és alapvető specifikációk
1. Előkészületek a telepítés előtt
Állapot megerősítése: Győződjön meg arról, hogy a dugattyúrúd teljesen vissza van húzva. Ez a legfontosabb kezdeti állapot, amely kényelmes a pozicionáláshoz és beállításhoz.
Vizsgálja meg az alkatrészeket: Ellenőrizze a pneumatikus henger megjelenését, hogy nem történt-e szállítási sérülés, és tisztítsa meg a beépítési felületet és a pneumatikus henger alját, hogy ne legyen szennyeződés.
2. A telepítés alapfelületének követelményei (elsőbbség!)"
A dupla{0}}pneumatikus munkahenger rendkívül magas követelményeket támaszt a beépítési alapfelület síkságával szemben, ami az alapja annak, hogy ne keltsen belső feszültséget és zökkenőmentesen működjön.
Laposság: A pneumatikus henger beépítési felületéhez illeszkedő alap síkságának 0,05 mm-nél kisebbnek kell lennie. Ennek a tartománynak a túllépése a pneumatikus hengerblokk erőszakos megcsavarodását okozza, ami hatalmas belső feszültséget generál, felgyorsítja a tömítések kopását, és az akció elakadásához, csúszáshoz és akár károsodáshoz is vezethet.
Beépítési specifikáció: Használjon csavarokat az ajánlott nyomatékkal, és rögzítse őket lépésről lépésre átlós sorrendben, hogy biztosítsa a pneumatikus henger alapjának egyenletes rögzítését a beépítési felülethez, és megakadályozza a kilazulást vagy a libikóka jelenségét.
3. Csatlakozás terhelése
Csatlakoztassa a teherfelszerelést (például megfogók, tapadókorongok stb.) a pneumatikus henger kimeneti véglapjához (azaz a két dugattyúrúd közös csatlakozólemezéhez).
Ügyeljen arra, hogy a csatlakozás szilárd legyen, és a terhelés súlypontja a lehető legjobban egy vonalban legyen a pneumatikus henger tengelyével, hogy minimalizálja a további borulási nyomatékot.
Ii. Gázvezeték bekötési útmutató
A dupla-pneumatikus hengernek több levegőnyílása van, és a bekötési mód a szabályozási követelményektől függ.
1. Repülőtér azonosítása
Általában egy dupla{0}}pneumatikus hengernek két légbeömlőnyílása (vagy egy szívó- és egy kipufogónyílása) van a pneumatikus hengerblokk mindkét oldalán. Kérjük, tekintse meg a termékmintát vagy a pneumatikus hengeren lévő jelöléseket (például "A" és "B" csatlakozó).
2. Szabványos kettős működésű-kapcsolati módszer (leggyakrabban használt)
Módszer: Csatlakoztassa a két levegőnyílást egy öt-utas (5/2) vagy egy négy-utas (4/2) mágnesszelep két kimeneti csatlakozójához fordulatszám-szabályozó csuklón- keresztül (vagy közvetlenül).
Alapelv: A sűrített levegő váltakozó vezérlésével a pneumatikus henger mindkét oldalán lévő kamrákba egy irányváltó szelepen keresztül, a dugattyúrúd kinyújtása és visszahúzása érhető el.
Javaslat: Szereljen fel egy sebességszabályozó csuklót (-egyirányú fojtószelepet) minden gázútra, hogy pontosan szabályozza a pneumatikus henger kihúzási és visszahúzási sebességét, biztosítva a sima mozgást.
3. Egy-működésű csatlakozási mód (különleges esetek)
Módszer: Ha csak egy irányú hajtás szükséges, az egyik levegőnyílás blokkolható (a mellékelt dugó segítségével), a másik levegőnyílás pedig egy három-utas (3/2) mágnesszelephez csatlakoztatható. Visszatérés rugóra vagy külső erőre támaszkodva.
Megjegyzés: Ez a csatlakozási mód a dupla-pneumatikus henger kimeneti kapacitásának felét veszíti el. Nem ajánlott, hacsak nem szükséges.
III. Elektromos bekötési útmutató - Mágneses kapcsoló
A mágneses kapcsolók a dugattyúrúd helyzetének érzékelésére szolgálnak, és visszacsatoló jeleket adnak a PLC-nek vagy a vezérlőnek.
Szerelje be a mágneskapcsolót
Elhelyezés: Illessze be a mágneses kapcsolót a pneumatikus hengerblokkon található, speciálisan kialakított T-nyílásba. Ez a kialakítás helytakarékos és esztétikus.
Beállítás: A légtelenítő vezeték és az áramkör csatlakoztatása után kézzel mozgassa a pneumatikus hengert. Figyelje meg a mágneskapcsolón lévő LED jelzőfényt, majd rögzítse és rögzítse a világító pozícióban. Helyzete finoman-beállítható a megállási pont pontos vezérléséhez.
2. Áramkör csatlakozás
Típus: Általában NPN (lefolyó típus) vagy PNP (forrás típusa), három-vezeték (táp +, táp -, jelkimenet) vagy két-vezeték.
Vezeték
Barna vezeték: Csatlakoztassa az egyenáramú tápegység pozitív kivezetéséhez (+24VDC).
Kék vonal (kék): Csatlakoztassa az egyenáramú tápegység negatív kivezetéséhez (0VDC).
Fekete vonal: Jelkimeneti vonal, amely a PLC bemeneti pontjához (pl. X0) vagy a vezérlő jeltermináljához csatlakozik.
Fontos: A terhelést (például Pa LC) sorba kell kötni a mágneses kapcsoló áramkörében, és biztosítani kell, hogy a tápfeszültség megegyezzen a kapcsoló névleges feszültségével. Általában egy áramkorlátozó ellenállást kell hozzáadni az áramkörhöz (ha a PLC bemeneti pontja nem ellenállásos), hogy megakadályozzuk a kapcsoló kiégését.
IV. Biztonsági óvintézkedések és hibakeresési tabuk
Ne szerelje szét az ütközőcsavarokat: Soha ne távolítsa el az ütközőcsavarokat a pneumatikus hengerblokk mindkét végén a löket beállításához. Pontosan be vannak hangolva. Az engedély nélküli szétszerelésük teljesítménycsökkenéshez és légúti zavarokhoz vezethet. A löket finom-beállítását mechanikus ütközőkkel vagy külső mechanizmusokkal kell elérni.
Ne használja a névleges löketen túl: Ne használjon külső mechanikus eszközöket a pneumatikus henger leállítására a névleges löketen túli helyzetben, mert ez súlyosan károsítja a belső szerkezetet.
Az első hibakeresésnek lassúnak kell lennie: Az első szellőztetéskor először állítsa a fordulatszám-szabályozó szelepet alacsony fordulatszámú állapotba, hajtsa végre a léptetési műveletet, és figyelje meg, hogy a pneumatikus henger zökkenőmentesen, abnormális zaj nélkül működik-e. Ezután fokozatosan növelje a sebességet.
Jó kenés és szűrés: A pneumatikus henger élettartamának meghosszabbításának kulcsa a levegőforrás minőségének biztosítása egy három-részes készlet (szűrő, nyomáscsökkentő szelep, olajköd-kenő) használatával, amely tiszta, száraz levegőt biztosít nyomokban kenőolajjal.

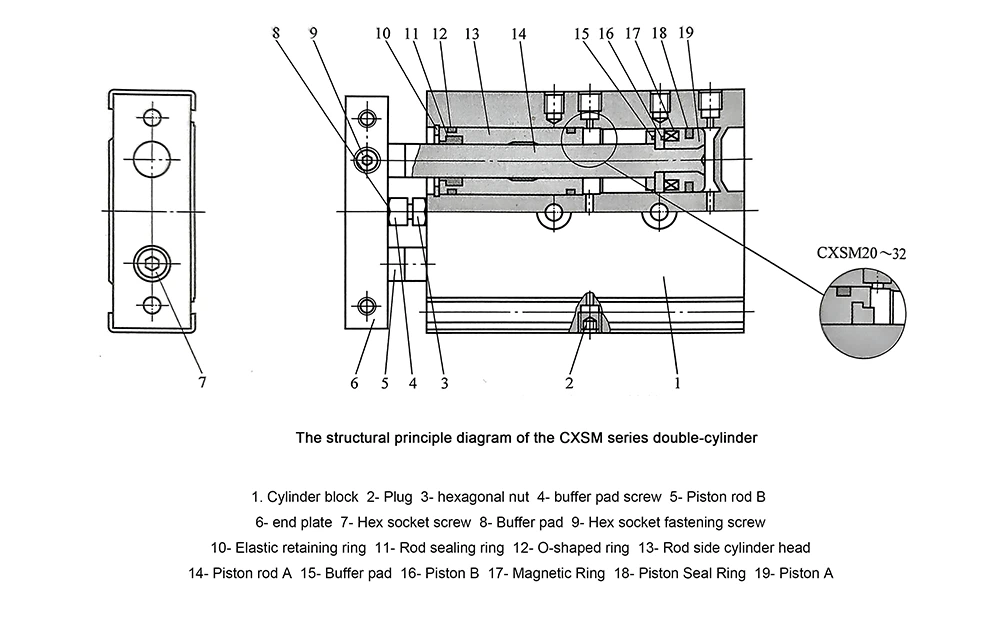

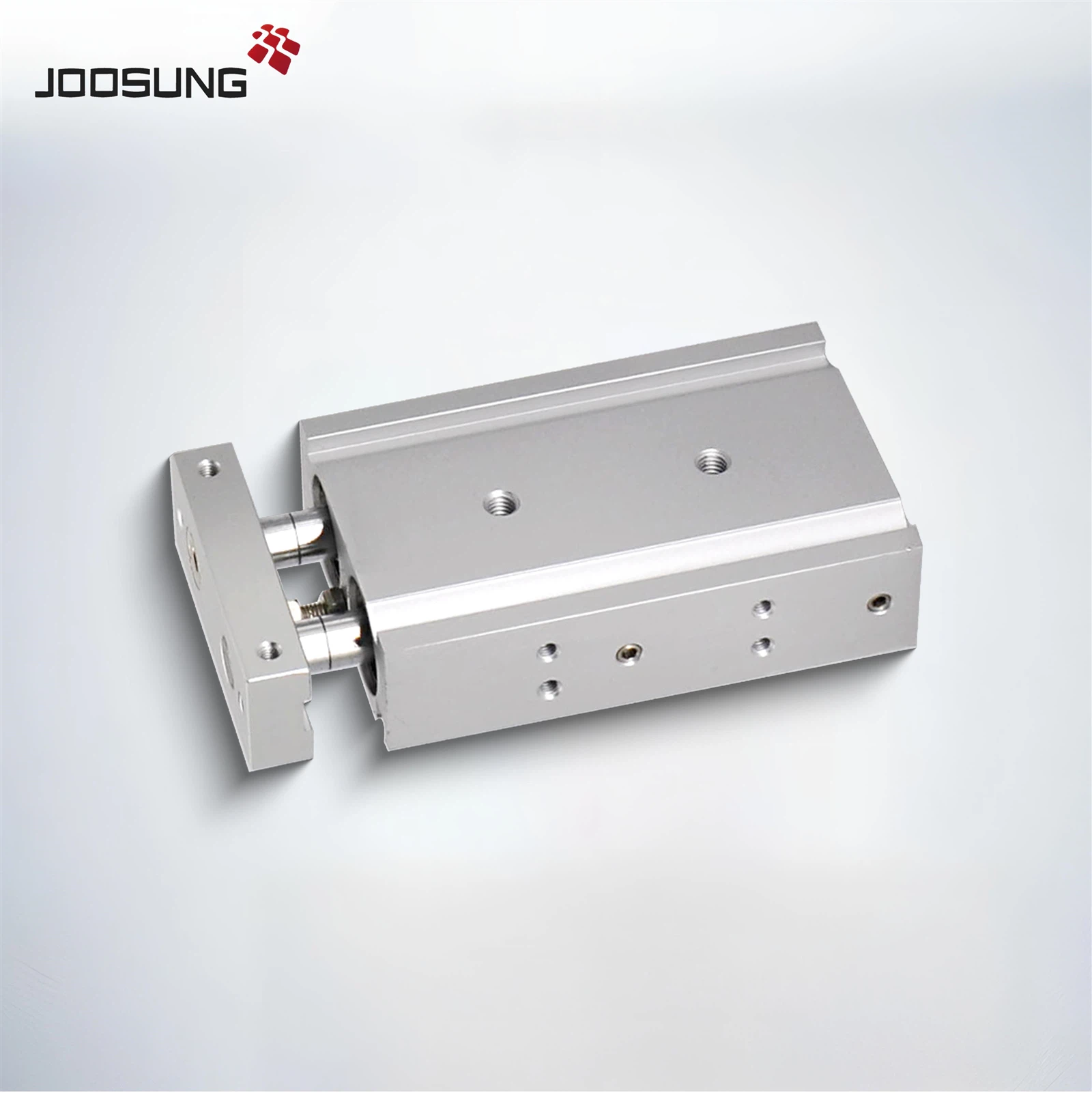

Dupla pneumatikus hengeres CXSLS sorozat
Ez a modell kiemelkedő felhasználói élményt nyújt a telepítés és a bekötés tekintetében
Kényelmes telepítés: Többféle telepítési lehetőséget kínál. Kényelmesen rögzíthető az aljára vagy oldalára, és könnyen integrálható a készülékbe.
Integrált T{0}}nyílás: A pneumatikus hengertestet szabványos T-nyílással tervezték, amely megkönnyíti a mágneses kapcsolók beszerelését, beállítását és rögzítését, a vezetékek pedig ügyesek és szépek.
Nagy-merevségű szerkezet: Robusztus teste biztosítja, hogy a szigorúan az előírásoknak megfelelő beszerelés után hosszú ideig megőrizze rendkívül magas beépítési pontosságát, és megakadályozza az ellazulást.
Használatra kész--: A termék minősége megbízható és megfelel a szabványos előírásoknak, jelentősen csökkentve a telepítés és az üzembe helyezés bonyolultságát és bizonytalanságát.
Következtetés: VálasztásCXSLS-sorozatazt jelenti, hogy Ön nem csak egy nagy teljesítményű{0}} pneumatikus hengert választ, hanem a beszerelés kényelmét és a működés megbízhatóságát is. Ha követi ezt az útmutatót, akkor teljes mértékben ki tudja használni a vékony és rendkívül precíz útmutatást, ami egy erős és pontos „végrehajtót” ad hozzá automatizált berendezéséhez.
