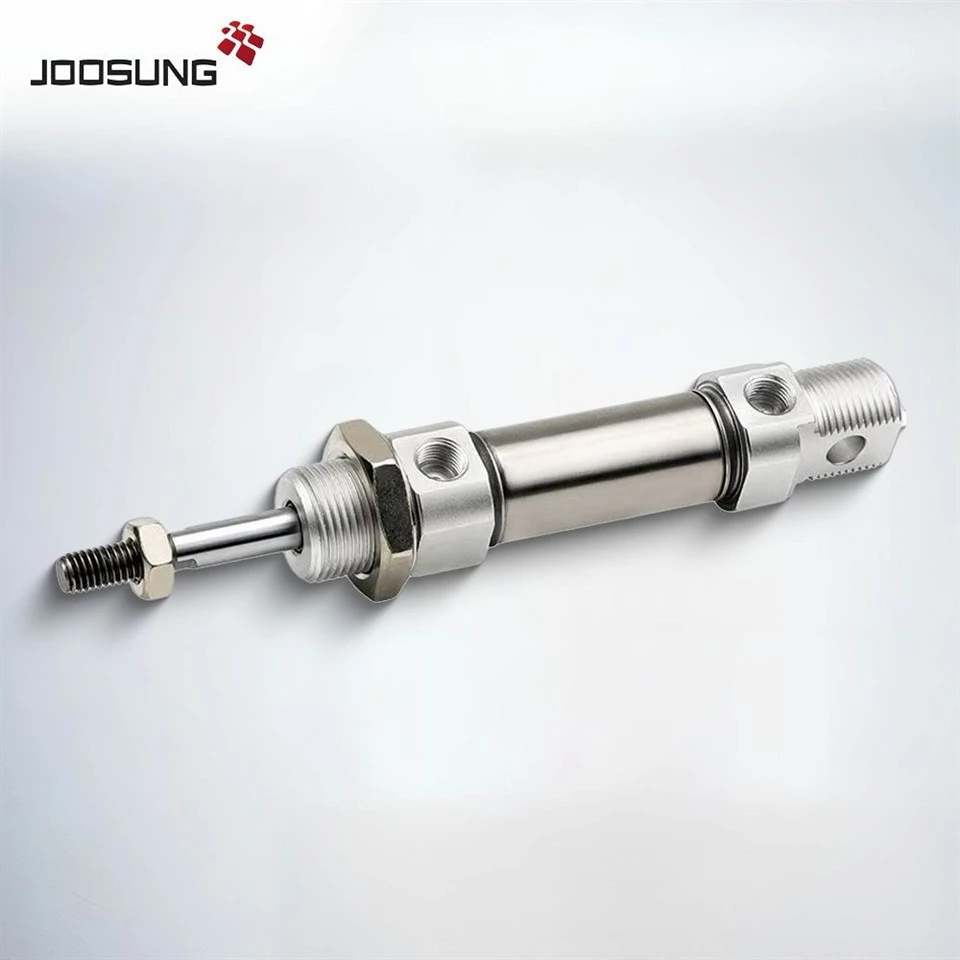

AAirtac MI sorozategy kompakt, ISO6432-kompatibilismini pneumatikus hengerOlyan alkalmazásokra tervezték, ahol a hely korlátozott, és a súlycsökkentés elengedhetetlen. Arozsdamentes acél hordó, Precíziós alumíniumötvözet végfedelek, és opcionálismágneses gyűrű érzékeléshez, a Mi henger biztosítja a sima és megbízható lineáris mozgást.
Tervezettmind az egy hatású, mind a kettős hatású módok, Az MI sorozat növekvő sokoldalúságot és működési stabilitást kínál. A standard konfiguráció támogatja a mágneses érzékelő telepítését, lehetővé téve a visszacsatolás integrációját az automatizált rendszerekben.
|
Hogyan rendeljünk MI sorozatú pneumatikus henger |
|||||
|
MI |
10 |
X50 |
S |
Kb. |
Lb |
|
Sorozatkód |
Furat |
Ütés |
Mágnes |
Hátlap |
Rögzített típus |
|
MI: Mini henger (kettős akció) |
8 |
S: mágneses |
Blank: alaptípus |
Blank: alaptípus |
|
|
MSI: Mini henger (Sigle Action Extruding Type) |
10 |
CA: lengő típus |
|||
|
12 |
LB: Elülső és hátul rögzített |
||||
|
MTI: Mini henger (egyetlen művelet-behajtási típus) |
16 |
Üres: mágnes nélkül |
U: Radiális levegő bemeneti típusa |
FA: Az előlap rögzített |
|
|
20 |
SDB: A hátsó borító lengése |
||||
Keresek avékony, ISO-kompatibilis hengerSzűk telepítőhelyekhez?
AMi sorozat mini pneumatikus hengerSima mozgást, kompakt kialakítást és mágneses érzékelési képességet biztosít a modern automatizálási rendszerekhez.
Vegye fel velünk a kapcsolatot mostA MI sorozathozAdatlap, 3D modellek és testreszabott árajánlat!
|
Meghatározás |
|||||
|
Fúróméret (mm) |
20 |
25 |
32 |
40 |
|
|
Színész típus |
Kettős cselekvési, kettős színészpárna párnával, egyetlen színésznő |
||||
|
Folyadék |
Air (16 μm -es szűrőelemmel szűrni kell) |
||||
|
Üzemeltetési |
Dupla hatású |
0,15 ~ 1,0mPa (22 ~ 145psi) (1,5 ~ 10,0 ezer) |
|||
|
Egyetlen színészi |
0,2 ~ 1,0mpa (28 ~ 145psi) (2,0 ~ 10,0 bar) |
||||
|
Ellenőrzési nyomás |
1,5mPa (215psi) (15 bar) |
||||
|
Hőmérsékleti fokozat |
-20~70 |
||||
|
Sebességtartomány mm/s |
Dupla cselekedet: 30 ~ 800 Egyetlen cselekedet: 50 ~ 800 |
||||
|
Lökés tolerancia |
0~150+16°>150+1;5 |
||||
|
Port mérete [Note1] |
1/8" |
1/4" |
|||
|
Sorozatmodell |
Rendelkezésre álló modellek |
|
MI10 sorozat |
MI10-25, MI10-50, MI10-75, MI10-80, MI10-100, MI10-125, MI10-150, MI10-100 MI10-175, MI10-200, MI10-250, MI10-300, MI10-350, Mi10-100, Mi10-450, Mi10-500, Mi10-500, MI10-500, MI10-500, MI10-500, MI10-500, MI10-500 |
|
MI16 sorozat |
MI16-25, MI16-50, MI16-75, MI16-80, MI16-100, MI16-125, MI16-150, MI16-160 MI16-175, MI16-200, MI16-250, MI16-300, MI16-350, MI16-160, MI16-450, MI16-500 |
|
MI20 sorozat |
MI20-25, MI20-50, MI20-75, MI20-80, MI20-100, MI20-125, MI20-150, MI20-160 MI20-175, MI20-200, MI20-250, MI20-300, MI20-300 |
|
MI25 sorozat |
MI25-25, MI25-50, MI25-75, MI25-80, MI25-100, MI25-125, MI25-150, MI25-160 MI25-175, MI25-200, MI25-250, MI25-300, MI25-350, MI25-160, MI25-450, MI25-500 |
|
MI32 sorozat |
MI32-25, MI32-50, MI32-75, MI32-80, MI32-100, MI32-125, MI32-150, MI32-160 MI32-175, MI32-200, MI32-250, MI32-300, MI32-350, MI32-160, MI32-450, MI32-500 |
