Az ujjhenger (pneumatikus ujj- vagy légkarom) különféle megragadó funkciókat képes megvalósítani, a modern manipulátor kulcsfontosságú része, amelyet gyakran használnak a munkadarab megragadására a csomagolóiparban, az élelmiszeriparban.
I. Az ujjhenger célja
A pneumatikus ujjak, más néven pneumatikus megfogó vagy légkarom, sűrített levegővel táplálkoznak, és a munkadarab megcsípésére vagy megragadására használják. Japánból származik, és ezt a hazai automatizálási vállalkozások széles körben használják.
A stílus szerint általában y típusú csipetnyi ujjra és lapos típusú csipet ujjra osztható. A henger átmérőjét 16 mm, 20 mm, 25 mm, 32 mm és 40 mm -re osztják. Fő funkciója az emberi fogás munka helyettesítése, hatékonyan javíthatja a termelés hatékonyságát és a munkabiztonságot. Az SMC pneumatikus ujj sorozat az ipari terület egyik leggyakrabban használt pneumatikus szorítóberendezés.
 |  |
Ii. Az ujjhenger kiválasztási tényezői (légkarom)

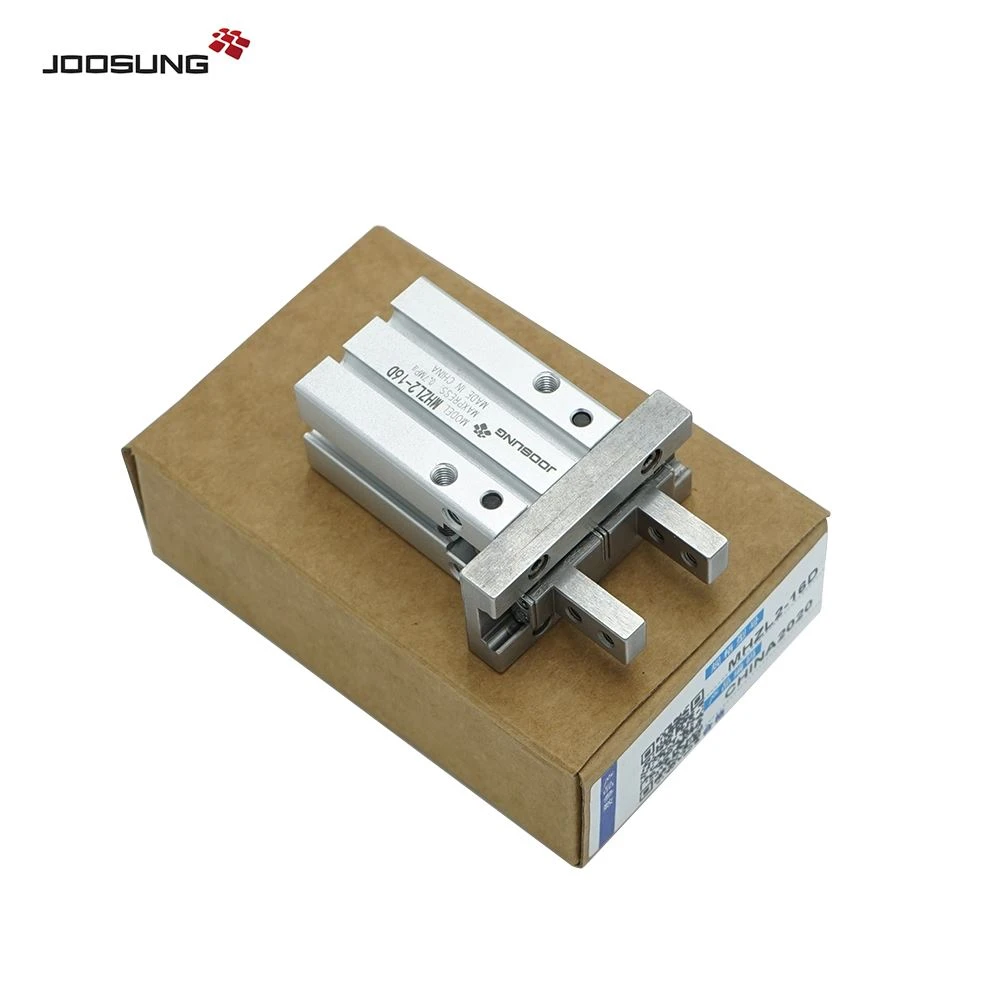

1) Válassza ki a párhuzamos nyitott típust (MHz 2-20 d, mhzl 2-16 d, mhl -16 d) vagy fulcrum nyílt-klózi típus (mhc {6}} d, mhc {2-20 d), méret, forma, forma és cél szerint;
2) Válassza ki az ujjhenger (légkarom) sorozatát a munkadarab méretének, formájának, tájékoztatásának, használata és használata szerint;
3) Válassza ki a légkarom méretét a légkarom szorítóerő szerint, a rögzítési pont távolságát, a tájékoztatási mennyiséget és a stroke -ot;
4) További lehetőségek megtehetők a követelményeknek megfelelően.
Iii. Az ujjhenger (légkarom) tulajdonságai
1) Az ujjhenger összes szerkezete kettős hatású, ami kétirányú megragadást képes megvalósítani, automatikusan igazítva, nagy ismétlési pontossággal;
2) állandó megragadási pillanat;
3) hornyok a henger mindkét oldalán a mágneses kapcsolókhoz;
4) Különböző telepítési és link módszerek
Iv. Az ujjhenger működési elve (légkarom)
Az ujjhenger működési alapvető diagramja az alábbiakban látható
Amikor az A bemeneti nyílás és a B port kipufogó, az 1. henger dugattyúrúd meghosszabbodik és a 8. karon keresztül forog a 2. karon keresztül, két ujját vezetve, hogy egyenesen kifelé mozogjanak az 5. vezető sínen egy acéllabda -sorozaton keresztül. A két ujj kinyitja és elengedi a munkadarabot. Állítsa le a 6. blokkot az ujjszennyezés löketének korlátozásához, a 7. érintkező helyét pedig a lineáris vezető sín jó igazításának biztosítása érdekében.
